關于彈簧減震器的選型方法及類型

發布時間：2018-09-29 14:04

　　彈簧減震器的選型方法:

　　1. 彈簧減震器荷重范圍選擇：

　　設備運轉重量M * 130% / 彈簧減震器安裝數量N=彈簧減震器載重范圍;例:風機運轉重量為:1噸重;單臺風機需要安裝4個彈簧減震器;求單個彈簧減震器的載重是多少?

　　依公式可得:1000公斤 * 130% / 4 = 325公斤。

　　查彈簧減震器廠家的彈簧減震器規格參數即可找到適合該臺風機使用的彈簧減震器規格.

　　2,設備安裝彈簧減震器數量如何確定:

　　具體辦法如果設備廠家有提供此數據,則依廠方規定;一般情情況下彈簧減震器安裝間隔不超過1.5M,依此可計算出彈簧減震器安裝數量;如設備有槽鋼基座且基座強度足夠強的話,可適當增加彈簧減震器的安裝間隔,適當減少減震器的安裝數量.

　　3,彈簧減震器類型的選擇:

　　大部分情況下, 彈簧減震器的功能和作用都是一樣的,不同類型的減震器的差別在于外形結不同而已.彈簧減震器可分為直立式彈簧減震器、抗震型減震器、限制型彈簧減震器、封閉型彈簧減震器、吊式彈簧減震器;下面為您簡單介紹一下彈簧減震器類型的選擇.

　　直立式彈簧減震器的結構.點在于結構簡單,造價低廉,可調整機器水平.常見應用范圍:座式風機、水泵、發電機組等;限制型彈簧減震器的結構.點在于設有限制減震器高度的裝置,這一.點有利于應用在機器運轉重量變化較大的設備,避免減震器安裝后,機器的高度發生較大變化,而引起設備某些結構受到破壞.例:冷卻水塔、水冷機組等大型設備.

　　抗震型彈簧減震器的結構.點在于設有限制高度的裝置的同時,還設有左右限制裝置.主要運用于有較高安全級別考慮的高頻旋轉式機器使用.

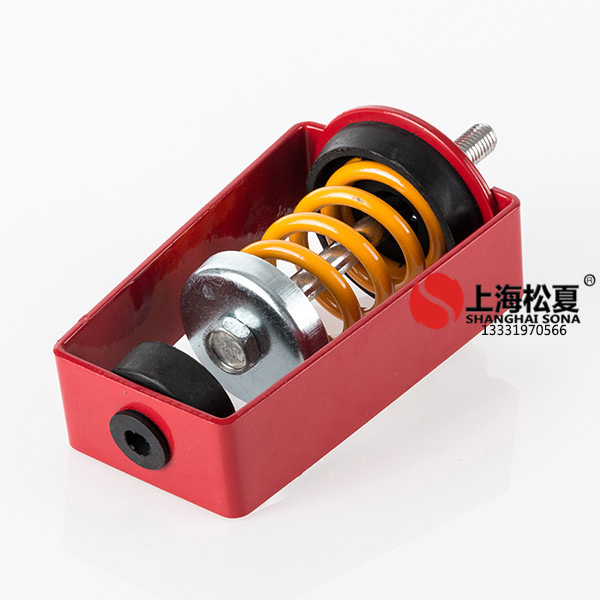

　　吊式彈簧減震器就很好理解了,主要用于吊式機器的隔振,例:吊裝風機、吊式管.等.

　　彈簧減震器隔振效率的計算:

　　1. 計算設備干擾頻率:f=n/60(其中n為設備每分鐘轉速);2. 計算所選減震器固有頻率:f0=(1/2π)*√(g/h).(其中h為彈簧靜位移,或稱壓縮量).

　　引入z=f/f0; 3. 用彈簧減震器為設備減振,在聲學上是主動隔振問題,根據隔振原理,力傳遞率η=√{[1+(z/Qm)2]/[(1-z2)2+(z/Qm)2]}. 其中Qm為品質因數,Qm=wM/R,(w=√(K/M) 為彈簧振子固有圓頻率,M為振子質量,R為阻力系數),此處引入阻尼比D=R/2√(KM),可得Qm=1/2D,可得力傳遞率η=√{[1+4D2z2]/[(1-z2)2+4D2z2]}. 根據隔振原理z=f/f0>√2,而D通常較小,上述傳遞率公式可近似為η=1/(z2-1) 得到傳遞率,便可根據隔振率=1-傳遞率,得到隔振率.
